產品介紹

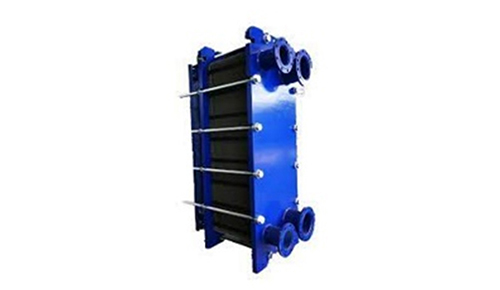

板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。

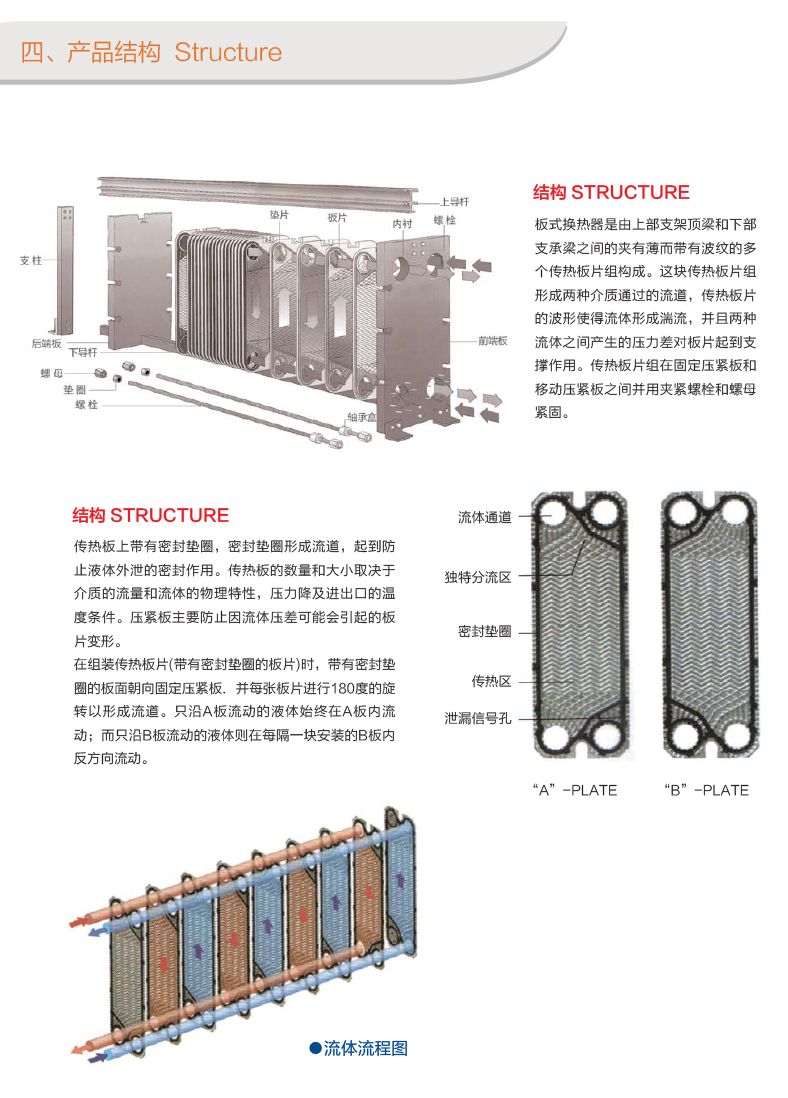

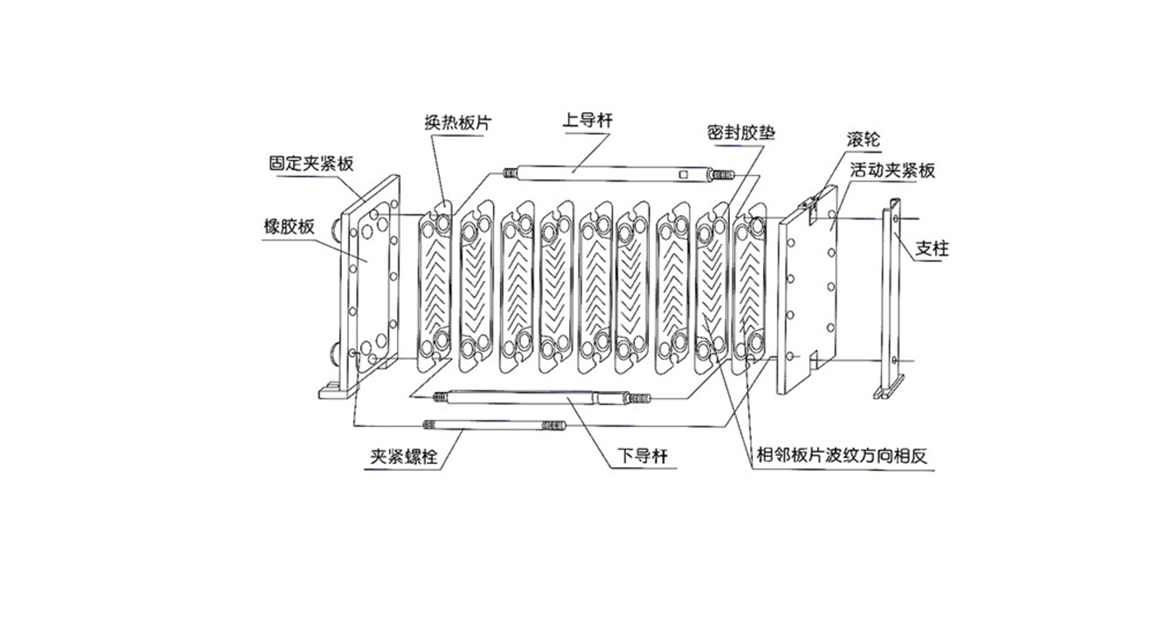

 板式換熱器結構及作用：

1、固定壓緊板和活動壓緊板一般由碳鋼板制成，厚度根據承壓能力確定，保證板片密封被均勻夾緊。

2、上導桿：固定在固定壓緊板和支柱上，起板片的支撐和定位作用。

3、下導桿：它對板片起定位作用，與上導桿組成板片的定位。

4、夾緊螺栓：均勻布置在壓緊板周圍，用以夾緊固定和活動壓緊板之間的板片。

5、板片：傳熱元件，根據需要一般由不銹鋼制造，板片被壓緊后其之間保留一定的間隙，形成流體通道，換熱介質從夾緊板上的接管中出入，并相應地進入板片之間的（奇偶數）流體通道，從而進行熱量交換。

6、密封墊片保證板片間的流道及板對外界的密封，材料根據換熱介質而定。角孔周邊設有兩道密封，并有與大氣相通的信號孔，保證兩種作介質不會發生互串。
